堆取料机无线控制设备产品介绍

及改造方案说明

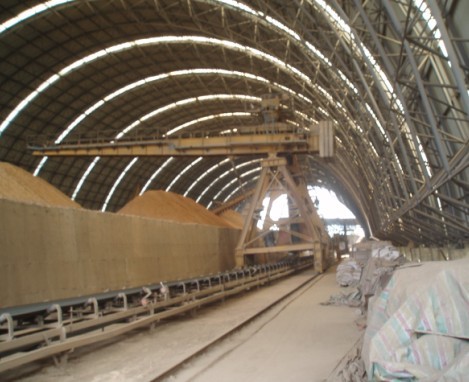

改造背景

现有很多水泥厂家所使用的堆取料机都是有线电缆控制方式，堆取料机在设计的控制上有中控启/停、中控急停、运行、启动、故障、堆料（取料）、在堆一、在堆二、调堆、联锁等一些控制点到DCS和联锁设备，采用卷盘电机带动卷盘对控制线进行收放。随着线路老化和现场粉尘环境的影响，电缆故障率较高，主要故障表现有以下情况：

1）因控制电缆线损坏引起故障停机，出现断线故障无法及时反馈到DCS和所联锁的设备，只能操作人员手动停机，容易因操作时间差引起物料堵塞等故障，严重的时候造成人员伤亡或重大的财产损失。

2）卷盘电机在工作中故障率较高，卷盘故障容易造成的故障停机。另外卷盘电机在使用工作中发热比较厉害，有时需另加两台风机对其进行降温，电机功率为3KW，耗电量大。

3）现场灰尘大，容易导致控制信号不稳定，影响生产，严重时还会造成短路，烧坏设备。

针对以上问题，广州宇林自动化控制设备有限公司自主研发生产的YL-WD系列堆取料机无线控制设备专门为堆取料机的无线控制而设计，可以完全代替堆取料机的控制电缆,实现无线控制，从而解决堆取料机的控制电缆断裂造成严重影响生产的问题，同时维护更换方便，节省了大量的人力物力财力。

改造方案基本原理

宇林YL-WD系列堆取料机专用工业无线控制系统分为A机和B机，A、B机双向实时收发互相通信，可对调使用。假如A机安装于堆料机/取料机上，B机安装于电力室或者堆场中间中转端子箱处，则A机的功能是接收B机的控制信号输出给堆/取料机，并把堆/取料机的工作状态信号实时传给B机。 B机的功能是把中控室控制堆/取料机的信号发给堆料机上的A机，并把堆/取料机通过A机发给中控的状态信号接收传给中控。A机和B机还可以把堆料机和取料机的互锁信号相互传递给对方，完成对堆/取料机互锁控制。

该设备具有无线双向控制功能，两台配对使用，A设备和B设备相互控制，输入状态控制到对方设备的输出，设备同时具有自诊断功能、检测对方设备是否在线、故障输出告警等功能，具有配置简单、使用方便、实用性强、性能稳定等优点。

部分成功案例

1、安徽芜湖海螺水泥有限公司

2、华润惠州环球水泥有限公司

3、广西扶绥海螺水泥有限公司

4、兴业海螺水泥有限公司

5、华润红水河水泥有限公司

6、安徽池州海螺水泥有限公司

7、华润贵港水泥有限公司

8、广东云浮广信青洲水泥有限公司

9、中建材沙特北方项目

10、中建材巴基斯坦水泥项目

11、广西兴业葵阳海螺水泥有限公司

12、河南义煤水泥集团公司

13、登封宏昌水泥有限公司

14、华润水泥（平南）有限责任公司

15、怀宁上峰水泥有限公司

16、内蒙古君正水泥等水泥厂。。。等等
